ماشین تراش افقی حرفه ای، ماشین تراش دقیق با سرعت بالا پایدار

Professional Horizontal Lathe Machine , Stable High Speed Precision Lathe Machine

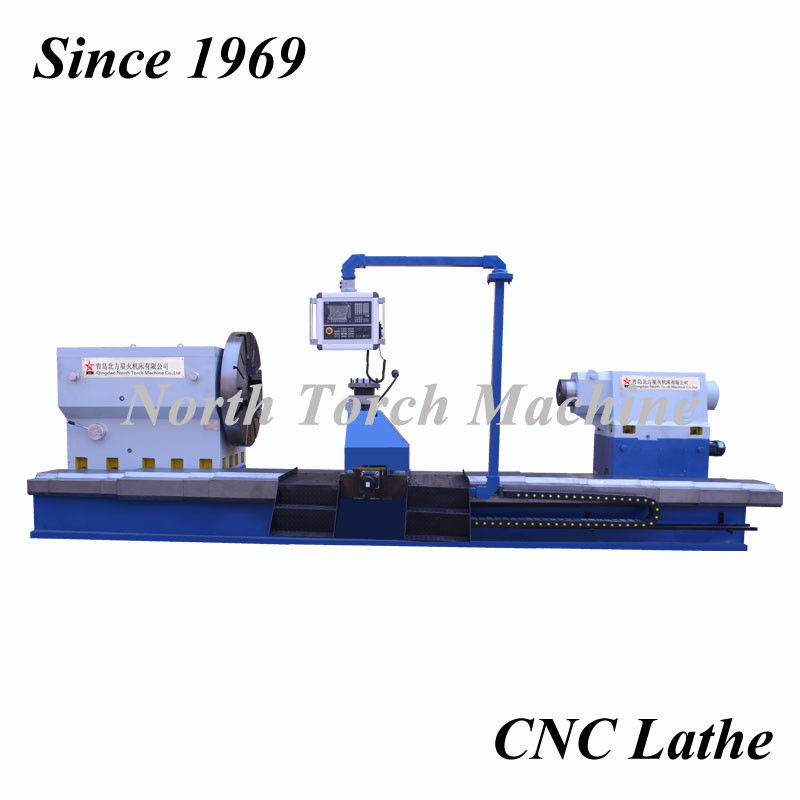

تصویر بزرگ : ماشین تراش افقی حرفه ای، ماشین تراش دقیق با سرعت بالا پایدار

جزئیات محصول:

محل منبع:	چینگدائو، چین
نام تجاری:	NTM or customized Horizontal Lathe is also available
گواهی:	CE, ISO9001, BV, SGS, EAC, etc
شماره مدل:	CG61100 CG61160 CG61200 CG61250 CG61300

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	Negotiable
جزئیات بسته بندی:	بسته بندی جعبه چوبی
زمان تحویل:	3 ماه
شرایط پرداخت:	T/T
قابلیت ارائه:	200 ست در یک سال

مخاطب

توضیحات محصول جزئیات

استفاده از تراش افقی:	سیلندرهای چرخشی، شفت، پروانه، لوله، میل لنگ و غیره	حداکثر قطر سیلندر، شفت، لوله:	630 میلی متر 1000 میلی متر 1250 میلی متر 1600 میلی متر 2000 میلی متر
حداکثر طول سیلندر، شفت:	2000 میلی متر 3000 میلی متر 4000 میلی متر 5000 میلی متر 8000 میلی متر	سیستم کنترل CNC:	SIEMENS، FANUC، GSK، بنا به درخواست مشتری
ولتاژ:	380 ولت، 440 ولت، 415 ولت، 220 ولت و غیره	وزن قطعه ماشینکاری:	6T 15T 32T 45T 55T
خدمات پس از فروش ماشین تراش رولی:	مهندسین برای نصب و راه اندازی ماشین های خارجی در دسترس هستند	لوازم جانبی تراش افقی:	رول استراحت، چاک، پوشش فلزی، پیچ لنگر، ابزار برش و غیره
برجسته:	تراش تراش فلزی , تراش فلزی cnc , دستگاه تراش افقی 165r/min

ماشین تراش افقی با سرعت بالا برای چرخش میل لنگ

مزایا و ویژگی های ما در مورد ماشین تراش سنگین افقی:

1. بیش از 50 سال تجربه در طراحی و ساخت تراش افقی سفارشی، تراش رول تراش، دستگاه تراش، تراش افقی CNC، تراش عمودی، تراش معمولی و سایر ماشین آلات.

2. ما FOUNDRY خودمان را داریم که می تواند کیفیت ریخته گری را به خوبی کنترل و تضمین کند.

3. 4 ریل راهنما با روکش فولادی تلسکوپی دستگاه تراش با استحکام، پایداری و دقت بالا پس از زمین توسط دستگاه سنگ زنی بزرگ 12 متری ما.

4. ما کوره بازپخت خود را برای انجام عملیات سطحی QUENCHING و HARDENING داریم.

5. ظرفیت گشتاور بالا سر استوک ماشین تراش

6. صفر برگشت با بال اسکرو.

7. ماشینکاری خشن و نهایی در دستگاه تراش cnc با سیستم کنترل cnc SIEMENS یا FANUC به دست می آید.

8. Tailstock کنترل الکتریکی با نمایشگر فشار است که ثبت اختراع ملی ما را به دست آورده است.

کشورهای صادرکننده:

روسیه، گرجستان، تایلند، آذربایجان، اتیوپی، آرژانتین، استرالیا، ترکیه، ایتالیا، نروژ، هند، ایران، اینودزیا، برزیل، پاناما، کلمبیا و غیره

کاربرد محصول

دستگاه تراش افقی عمدتاً برای برش قطعه کار در داخل و خارج به شکل استوانه ای گرد، مخروطی و سایر قسمت های چرخان، قابل ماشینکاری مختلف متریک، اینچ، ماژول و نخ گام قطری، و برش شیار روغن و راه کلید مناسب است. این دستگاه دارای ویژگی های زیر است. :

1. تخت تراش با ساختار تخت تراش ریخته گری یکپارچه، چیدمان تخته فولادی داخلی معقول است، دارای استحکام بالا است، دستگاه از آهن ریخته گری 250 استفاده می کند، تجهیزات با فرکانس بالا خاموش کردن، فرآیند سنگ زنی آسیاب راه آهن، ماشین ابزار پایدار با دقت بالا، بالا. سفتی، برش قوی.

2. جعبه کشویی دارای ساختار متحرک سریع، عملیات تجسم تک دسته است؛ اسپیندل و تغییر معکوس به ترمز و کاربر می تواند ماشین آلات کنترل هیدرولیک یا کنترل دستی را انتخاب کند.

3. استراحتگاه ماشین ابزار با سیلندر چرخشی تک موتور، شما همچنین می توانید از پایه ابزار و طول مخروط چرخش تغذیه طولی استفاده کنید. دستگاه مناسب برای پردازش قطعات فولادی و فلزات غیر آهنی در اندازه بزرگ و متوسط است، می تواند استوانه ای باشد. چرخش، سوراخ داخلی، برش چهره، سوراخ کاری، حفاری و تودرتو.

4. قدرت ماشین ابزار، استحکام قوی، محدوده سرعت اسپیندل گسترده است، مناسب برای برش قوی یا با سرعت بالا. ترمز دوکی و تغییر به کنترل هیدرولیک، ترمز حساس و قابل اعتماد دکمه موجود بدون توقف سرعت تبدیل، روغن کاری اجباری با روغن فشار در کابینت سر تخت، محدوده سرعت دوک دارای انواع مختلفی است که کاربر می تواند انتخاب کند.

5. دارای ساختار امنیتی در جعبه کشویی است که می تواند از آسیب دیدن تراش در اثر اضافه بار جلوگیری کند.

3. پارامترهای فنی ماشین تراش افقی

ماشین تراش افقی هوی دیتی سری CG61
نام	واحد	CG61160	CG61200	CG61250	CG61315	CG61400	CG61500
نوع ریل راهنما		ریل های راهنما مستطیل 4	ریل های راهنما مستطیل 4	ریل های راهنما مستطیل 4	ریل های راهنما مستطیل 4	ریل های راهنما مستطیل 4	ریل های راهنما مستطیل 4
قطر چرخش روی تخت دستگاه	میلی متر	φ1600 میلی متر	φ2000 میلی متر	φ2500 میلی متر	φ3150mm	φ4000	φ5000
قطر چرخش روی کالسکه ابزار برش	میلی متر	φ1250 میلی متر	φ1600 میلی متر	φ2000 میلی متر	φ2500 میلی متر	φ3500 میلی متر	φ4000
عرض ریل راهنما تخت ماشین	میلی متر	1600 میلی متر	1800 میلی متر	2000 میلی متر	2000 میلی متر	2200 میلی متر	2500 میلی متر
4 فک قطر چاک تک عمل	میلی متر	φ1250 میلی متر	φ1600 میلی متر	φ2000 میلی متر	φ2700 میلی متر	φ3000 میلی متر	φ4000 میلی متر
حداکثر طول قطعه کار	میلی متر	8000 میلی متر	10000 میلی متر	10000 میلی متر	10000 میلی متر	15000 میلی متر	q20000 میلی متر
وزن قطعه کار	تی	20T	25T	32T	40T	50T	63T
قطر دوک	میلی متر	φ260 میلی متر	φ300 میلی متر	φ300 میلی متر	φ320 میلی متر	φ360 میلی متر	φ400 میلی متر
سرعت اسپیندل	r/min	5-165r/min	2-165r/min	1-92r/min	1-92r/min	1-60 دور در دقیقه	0.5-80r/min
X Axis Stroke	میلی متر	50-800 میلی متر	100-1000 میلی متر`	100-1250 میلی متر	150-1580 میلی متر	200-2000 میلی متر	200-2500 میلی متر
ضربه محوری Z	میلی متر	2000-8000 میلی متر	2000-10000 میلی متر	2500-10000 میلی متر	2500-10000 میلی متر	3000-15000 میلی متر	3000-20000 میلی متر
سرعت سریع محور X	میلی متر در دقیقه	2500 میلی متر در دقیقه	2500 میلی متر در دقیقه	2500 میلی متر در دقیقه	2000 میلی متر در دقیقه	2000 میلی متر در دقیقه	2000 میلی متر در دقیقه
سرعت سریع محور Z	میلی متر در دقیقه	3000 میلی متر در دقیقه	3000 میلی متر در دقیقه	3000 میلی متر در دقیقه	2500 میلی متر در دقیقه	2500 میلی متر در دقیقه	2500 میلی متر در دقیقه
F اندازه تیغه ابزار برش	میلی متر	60*60 میلیمتر	70*70 میلیمتر	70*70 میلیمتر	80*80 میلیمتر	80*80 میلیمتر	80*80 میلیمتر
قطر اسپینلد دم	میلی متر	φ290 میلی متر	φ290 میلی متر	φ320 میلی متر	φ320 میلی متر	φ360 میلی متر	φ410 میلی متر
سکته مغزی آستین دم	میلی متر	300 میلی متر	300 میلی متر	300 میلی متر	300 میلی متر	300 میلی متر	300 میلی متر
روش جابجایی دم		برقی	برقی	برقی	برقی	برقی	برقی
نوک دم		متریک 120 1:7	متریک 120 1:7	متریک 120 1:7	متریک 120 1:7	متریک 120 1:7	متریک 160 1:7
حداکثر گشتاور کالسکه ابزار برش	KN	60 KN	80 KN	80 KN	80 KN	100KN	150 KN
حداکثر گشتاور چاک	KN·m	25KN·m	35KN·m	43KN·m	55KN·m	90KN·m	233KN·m
کل نیروی برش	KN	65 KN	90 KN	110KN	120 KN	160KN	210KN
حداکثر قدرت	KW	45 کیلو وات	55 کیلو وات	75 کیلو وات	75 کیلو وات	90 کیلووات	128 کیلووات
قدرت موتور روغنکاری	KW	0.37 کیلووات	0.55 کیلو وات	0.56 کیلو وات	0.57 کیلووات	0.58 کیلو وات	0.59 کیلو وات
استوانه ای	میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر
صاف بودن	میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر	0.03/300 میلی متر
ناهمواری	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
ابعاد ماشین	سانتی متر	920265230	920320360	1000360250	1100400370	1120500470	1150550515
وزن دستگاه	تی	30T	35T	45T	50T	55T	65T
